Description
Das DePuy Synthes OPERACE Instrument Set LARGE ist ein spezialisiertes Schraubenextraktionssystem zur Entfernung von Implantatschrauben aus Titan, Titanlegierungen und Edelstahl. Es kommt insbesondere bei beschädigten, blockierten oder gebrochenen Schrauben zum Einsatz und ist für große Fragmente mit Schraubendurchmessern von etwa 4,2 bis 8,0 mm ausgelegt.
Die grüne Kodierung weist das Set eindeutig der Größenklasse LARGE zu und stellt die Zuordnung zu passenden Schraubendurchmessern sicher. Das Instrumentarium ist systematisch aufeinander abgestimmt und unterstützt einen strukturierten Ablauf bei Implantatentfernungen im Revisionssetting.
Operace LARGE – Anwendung im Detail
Die Anwendung umfasst das manuelle Lösen unbeschädigter Schrauben, die Entfernung bei beschädigtem Antrieb mittels linksdrehender Extraktionsschrauben sowie das Abtrennen festsitzender Kopfverriegelungsschrauben durch kontrolliertes Aufbohren. Verbliebene oder gebrochene Schäfte werden mit Extraktionsfräsern entfernt.
Schraubenzieher-Einsätze: Dienen dem Entfernen von unbeschädigten Schrauben mit den Antrieben Innensechskant (Hex), Torx/Stardrive, Innenvierkant (Robertson), Kreuzschlitz, Schlitz, Phillips
Extraktions-Schrauben: Verfügen über Linksgewinde zum Entfernen von Schrauben mit beschä digtem Innensechskant (Hex), Torx/Stardrive oder Innenvierkant Antrieb.
Extraktions-Bohrer: Ermöglicht das Abtrennen des Schraubenkopfes vom Schaft bei blockierten Kopfverriegelungsschrauben durch Aufbohren. Danach kann die Platte mit dem Kopfsegment entfernt werden.
Extraktions-Fräser: Ermöglicht die effiziente Extraktion abgebohrter oder gebrochener Schrauben, indem die Arbeitsschritte Fräsen, Fassen und Extrahieren in einem einzigen, linksdrehenden Arbeitsgang vereint werden.
Aufnahmekupplung mit AO/Synthes-Adapter: Zur universellen Verbindung zwischen chirurgischen Maschinen und verschiedenen OPERACE-Komponenten.
Das Set LARGE umfasst wiederverwendbare Instrumente und sterile Einmal-Einsätze. Zu den reprozessierbaren Komponenten zählen Griff, Quergriff, Extension sowie Kupplung mit AO/Synthes-Adapter. Die sterile Einzelverpackung umfasst Schraubendrehereinsätze, Extraktionsschrauben, Bohrer und Reamer. Die Einsätze sind ausschließlich zur einmaligen Verwendung bestimmt.
Im Lieferumfang ist ein praktischer Aufbewahrungskoffer inbegriffen, der Platz für die sterilen Wechseleinsätze und den aufbereiteten (sterilen) Griffen bietet.

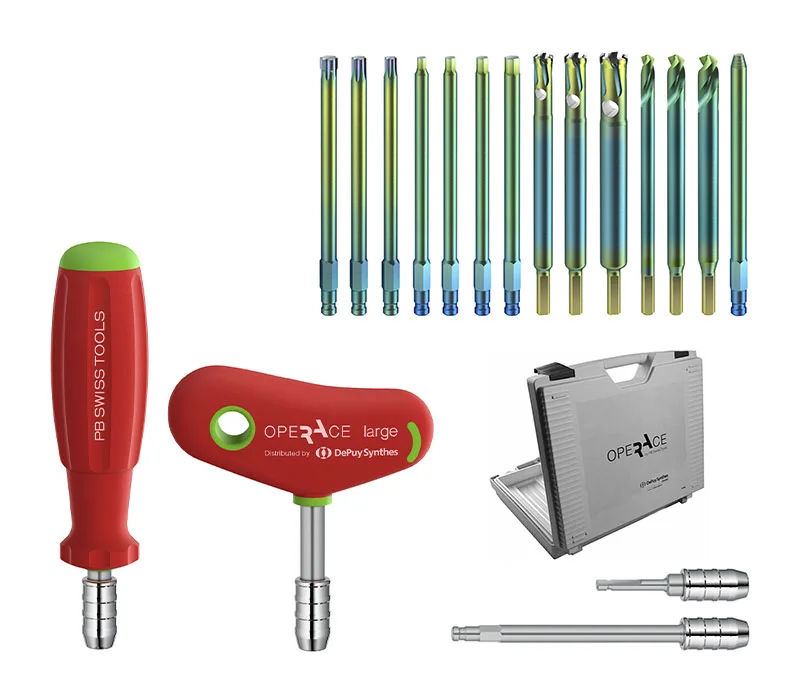

Operace Instrumenten-Set LARGE im Überblick
|
Wiederaufbereitbare Instrumente – je 1 x |
|
|
Herstellernummer |
Beschreibung |
|
80003 |
Kraftgriff LARGE |
|
80005 |
Quergriff LARGE |
|
80008 |
Verlängerung LARGE für Schraubenziehereinsätze |
|
80011 |
Aufnahmekupplung LARGE mit AO /Synthes-Adapter |
|
Sterile Single-Use Wechseleinsätze – je 1 x |
|
|
Herstellernummer |
Beschreibung |
|
80197 |
Schraubenziehereinsatz für Innensechskantschrauben, Hex 3.0 |
|
80050 |
Schraubenziehereinsatz für Innensechskantschrauben, Hex 3.5 |
|
80052 |
Schraubenziehereinsatz für Innensechskantschrauben, Hex 4.0 |
|
80053 |
Schraubenziehereinsatz für Innensechskantschrauben, Sechskant 3/16″ (4.7) |
|
80168 |
Schraubenziehereinsatz für Innensechskantschrauben, Hex 5.0 |
|
80079 |
Schraubenziehereinsatz für Schrauben Torx® und Stardrive®, T25 |
|
80081 |
Schraubenziehereinsatz für Schrauben Torx® und Stardrive®, T30 |
|
80083 |
Schraubenziehereinsatz für Schrauben Torx® und Stardrive®, T40 |
|
80022 |
Extraktionsschraube, 3.5 |
|
80026 |
Extraktionsbohrer, 5.0 f/ Schrauben Ø 4.1 – 5.0 |
|
80027 |
Extraktionsbohrer, 6.5 f/ Schrauben Ø 5.1 – 6.5 |
|
80021 |
Extraktionsbohrer, 7.5 f/ Schrauben Ø 6.6 – 7.5 |
|
80033 |
Extraktionsfräser, 4.5 f/ Schrauben Ø 4.1 – 4.5 |
|
80035 |
Extraktionsfräser, 5.8 f/ Schrauben Ø 4.6 – 5.8 |
|
80015 |
Extraktionsfräser, 7.5 f/ Schrauben Ø 5.9 – 7.5 |
|
Aufbewahrung |
|
|
81006 |
Aufbewahrungsbox, leer |
